Ismaning, Oberbayern


Zur Geschichte des Standorts.

Die Anlage auf einer Luftaufnahme vom August 2005: Sendergebäude MW-Sendemast des BR (801 kHz) ehem. AFN-Sendemast von 1947 (2006 abgebaut) UKW-Sendemast (2010 durch neuen Mast ersetzt) 2 KW-Sendeantennen ehem. MW-Antenne für AFN (1107 kHz) - heute Reserve für 801 kHz (nordöstlicher Mast 2010 abgebaut) ehem. Sendergebäude der IBB (Voice of America) ehem. MW-Richtantenne der IBB für 1197 kHz (Ende 2005 abgebaut)

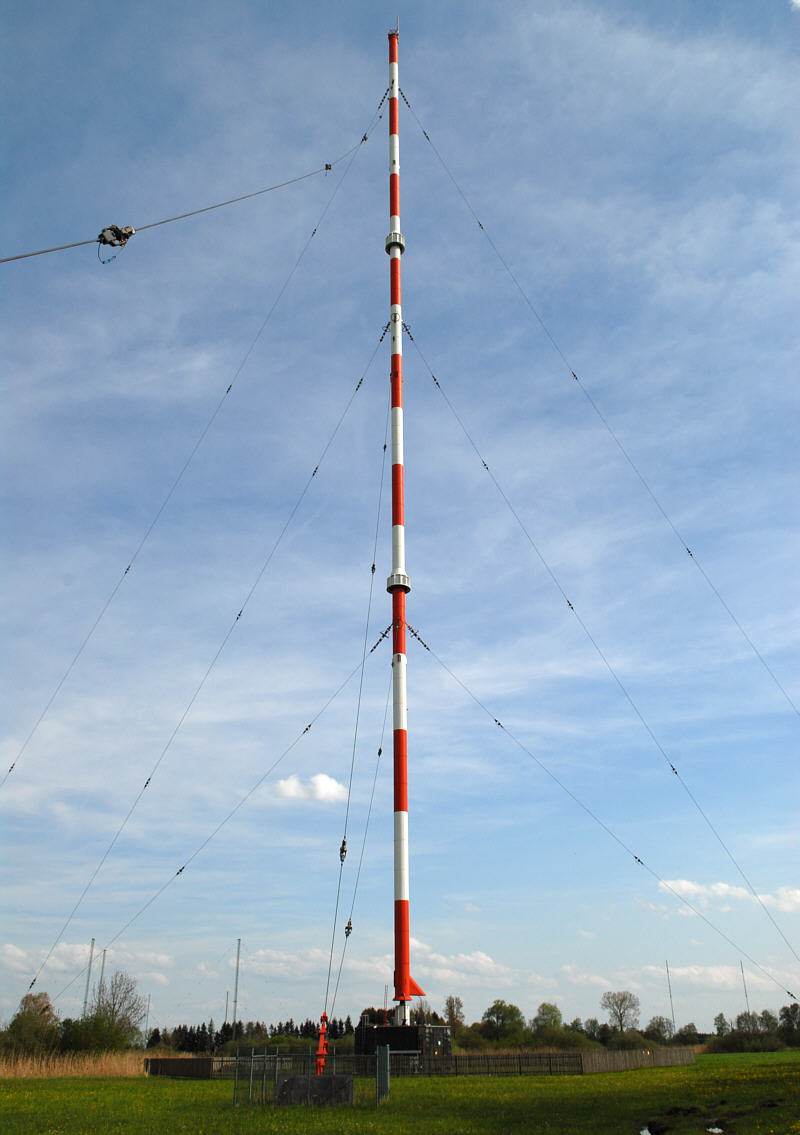

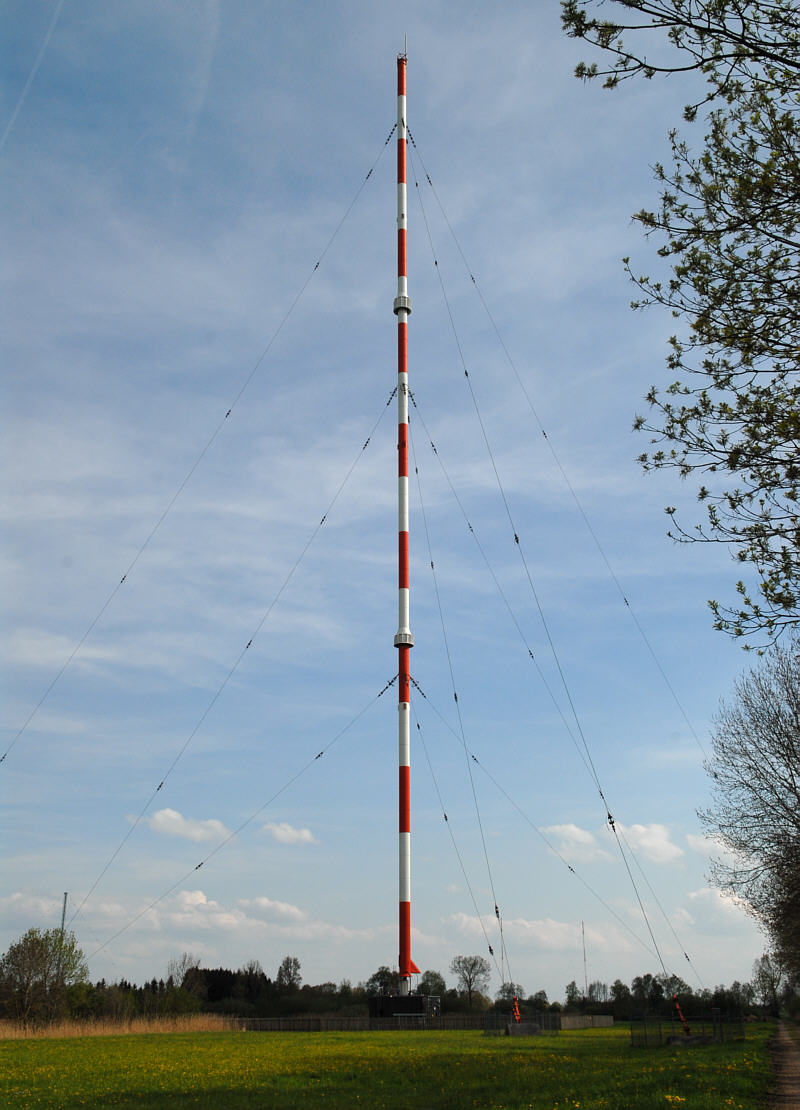

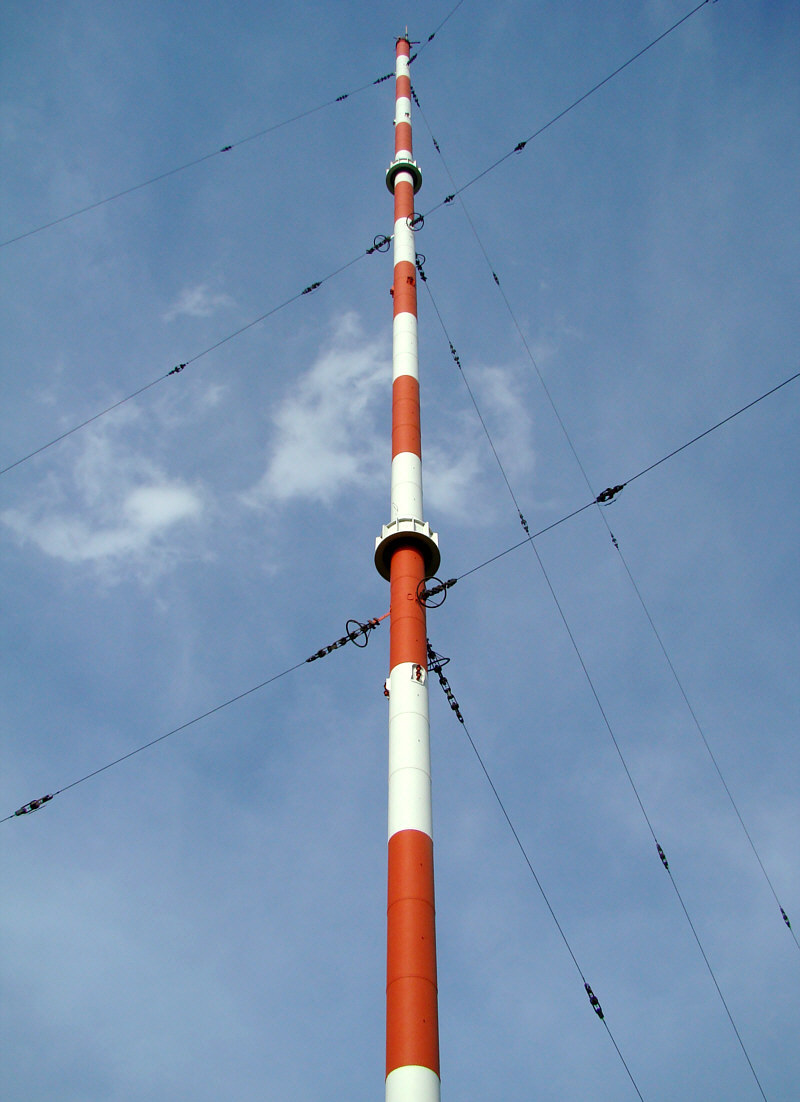

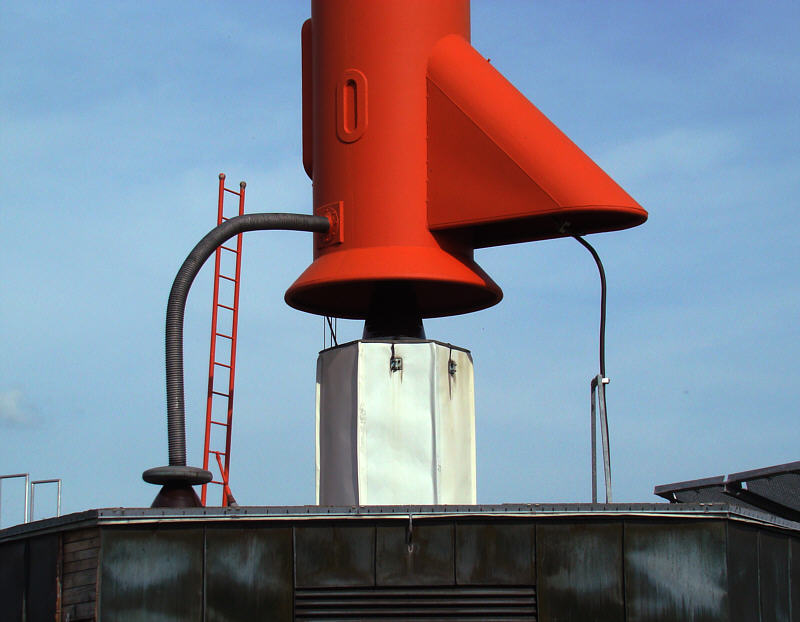

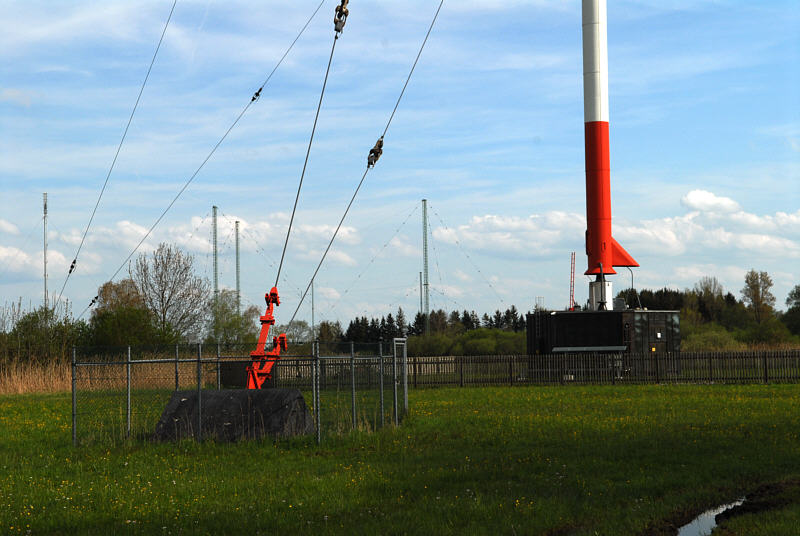

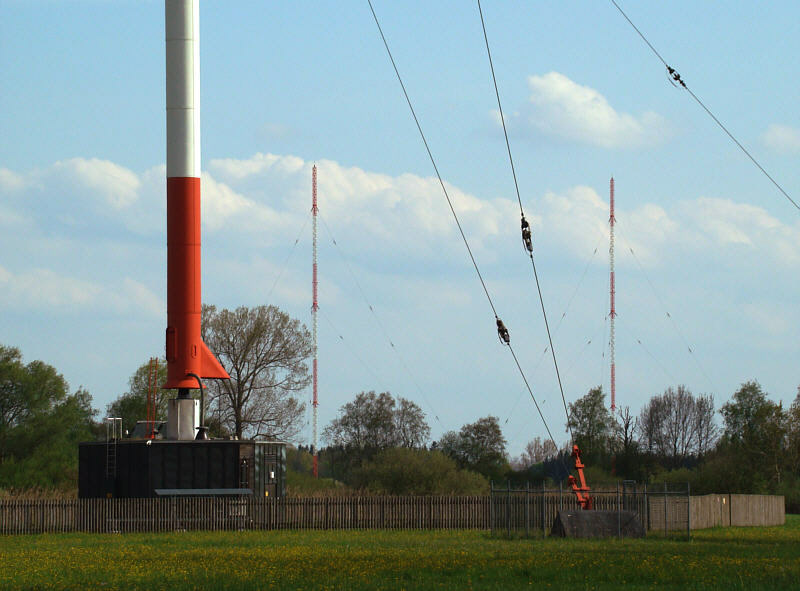

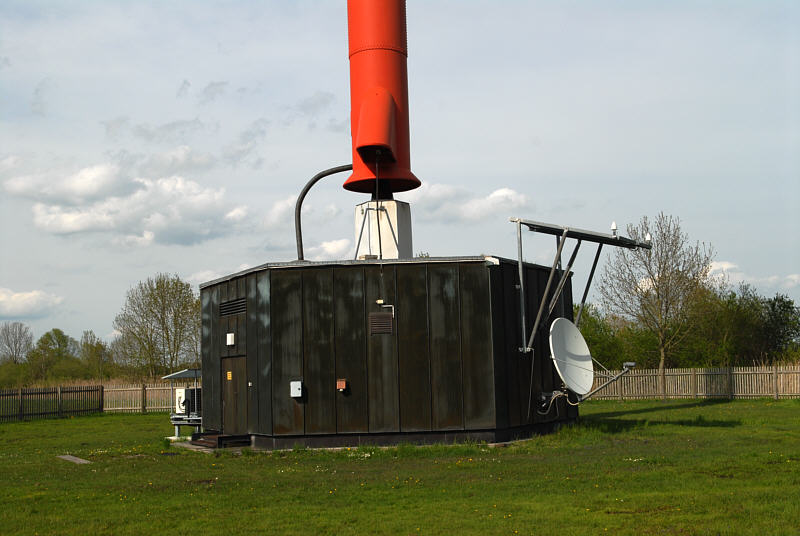

Mittelwellenantenne des BR

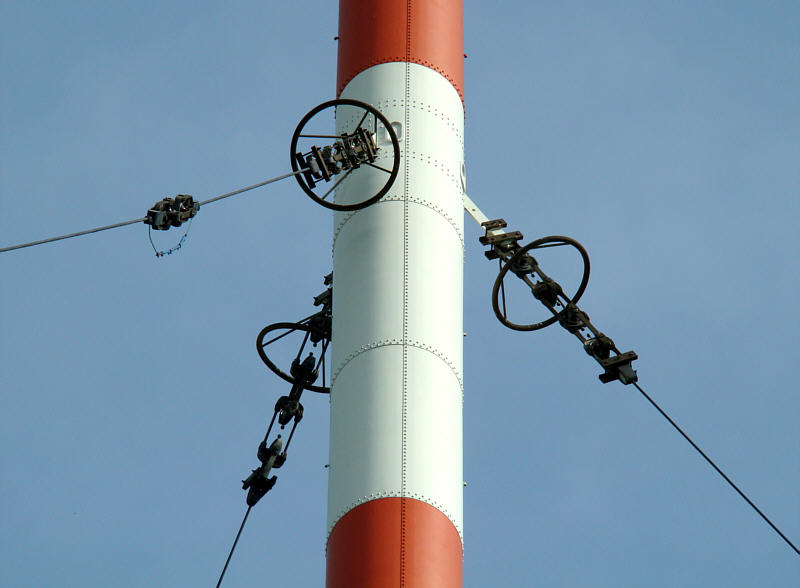

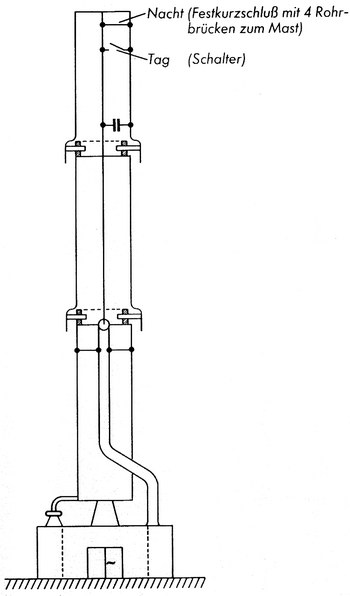

1968 wurde dieser 171,5 m hohe Sendemast errichtet. Um die Abstrahlverhältnisse bei Tag- und Nachbetrieb optimal gestalten zu können, besitzt der Mast drei voneinander isolierten Teilstücke (Isolatoren in 56 m und 117 m Höhe).

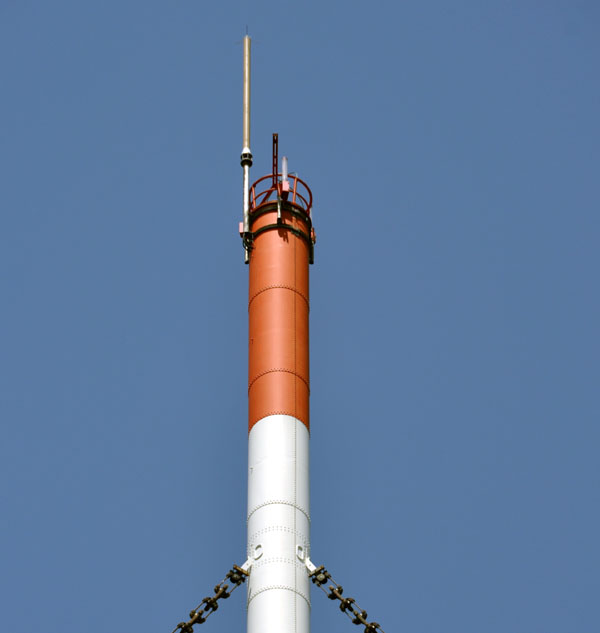

An der Spitze des MW-Sendemastes befindet sich die Sendeantenne für DAB:

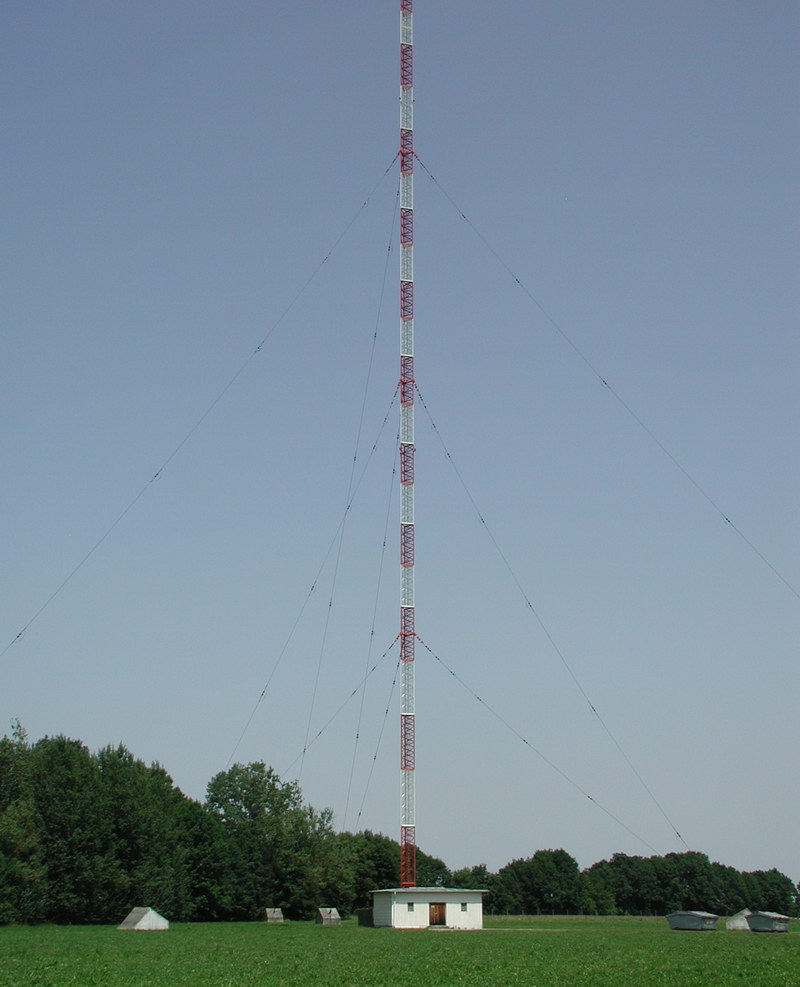

Blick zur weiter südlich stehenden früheren AFN-Antennenanlage.

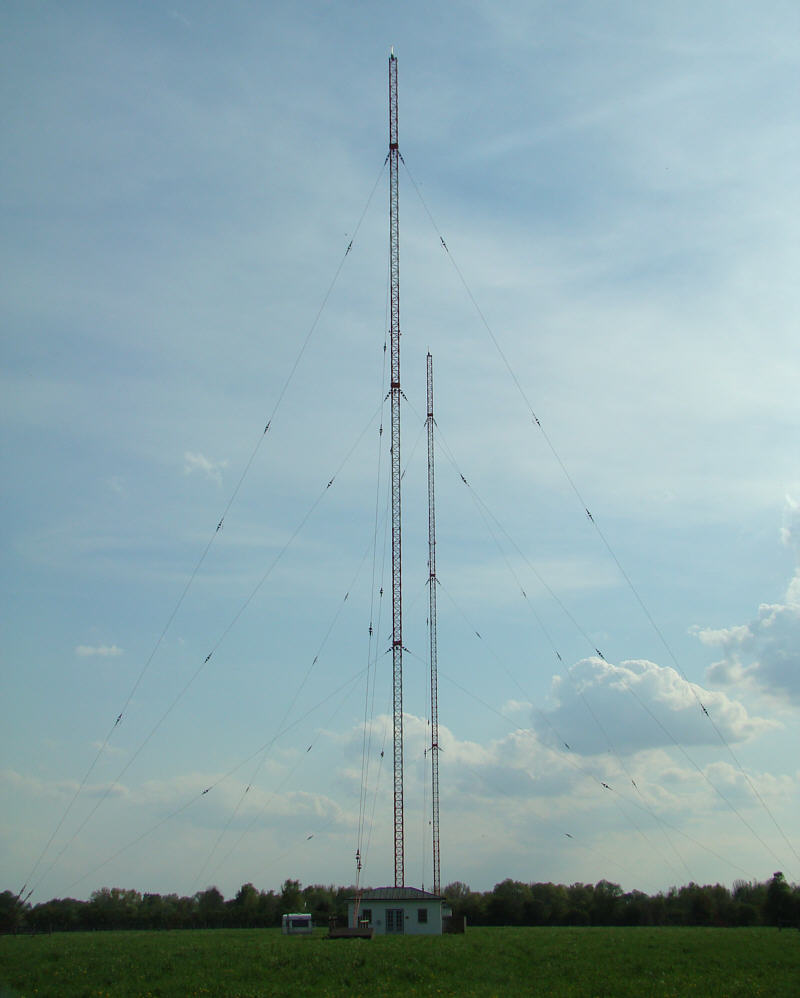

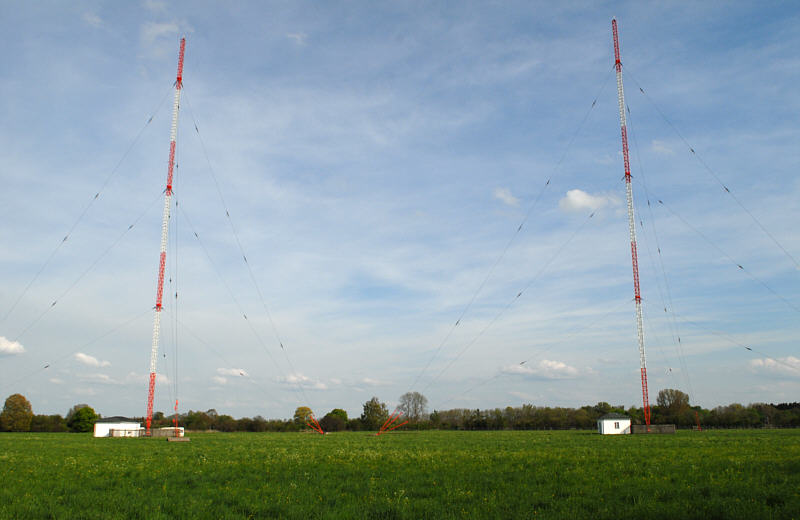

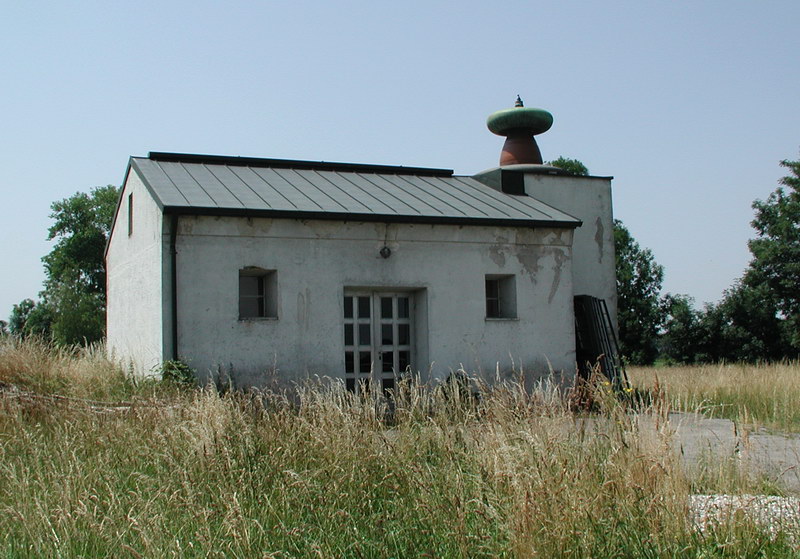

Ehemalige AFN-Mittelwellenantenne

Zwei weitere selbst strahlende, abgespannte Stahlgittermaste, je 137 m hoch, am 20. November 1951 als Richtstrahlantenne für AFN-Munich in Betrieb genommen. AFN stellte 1992 den Betrieb ein. Seither dient die Anlage als Reserve für den BR. 2010 wurde der nordöstliche Mast (im Bild links) abgebaut.

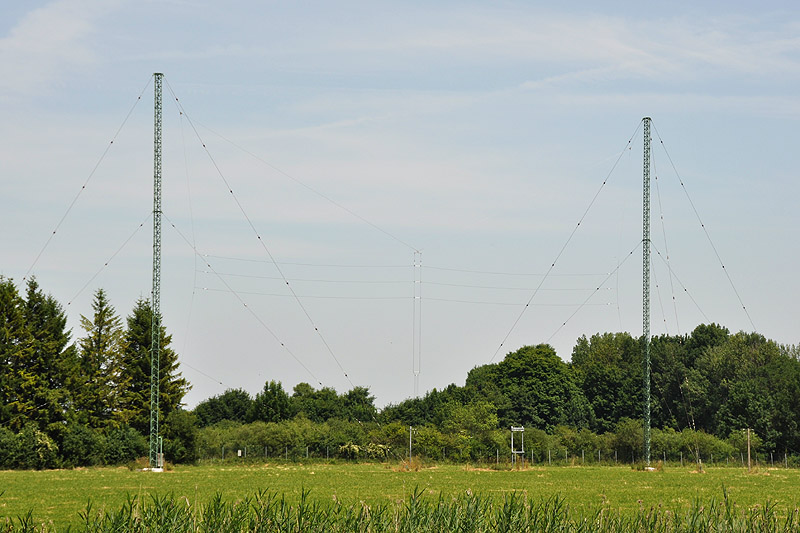

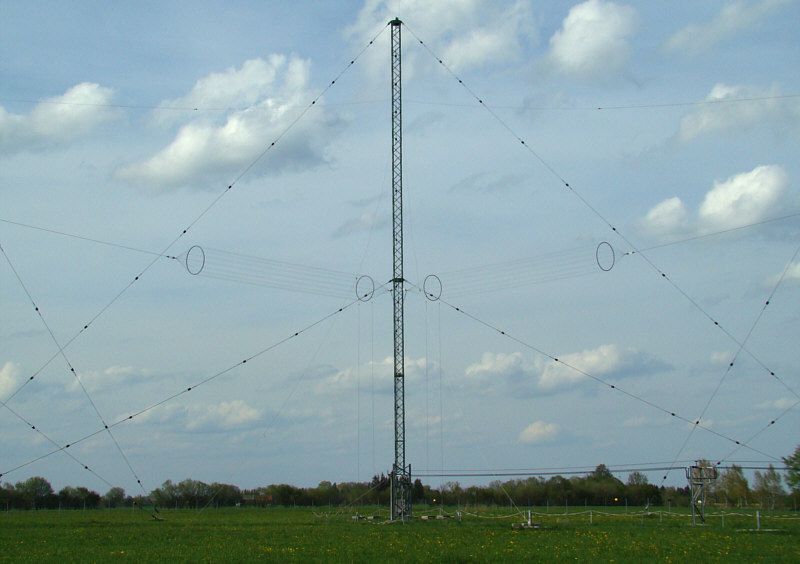

Kurzwellen-Dipolantenne

2 je 35 m hohe Masten mit dazwischen gespanntem Dipol für Abstrahlungen im 49m-Band. Die Anlage wurde 1976 errichtet.

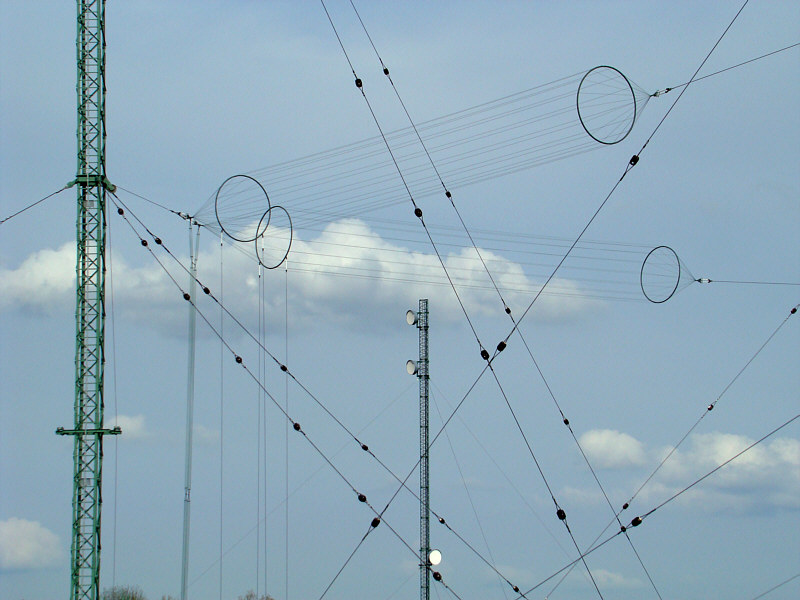

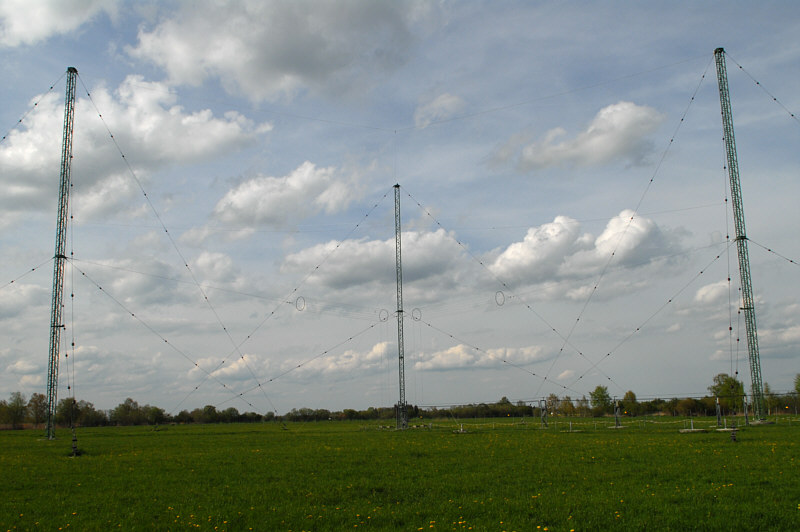

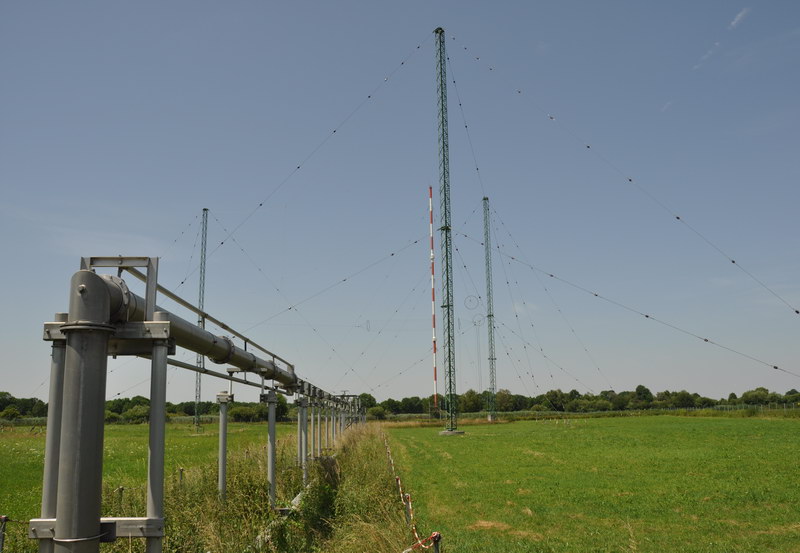

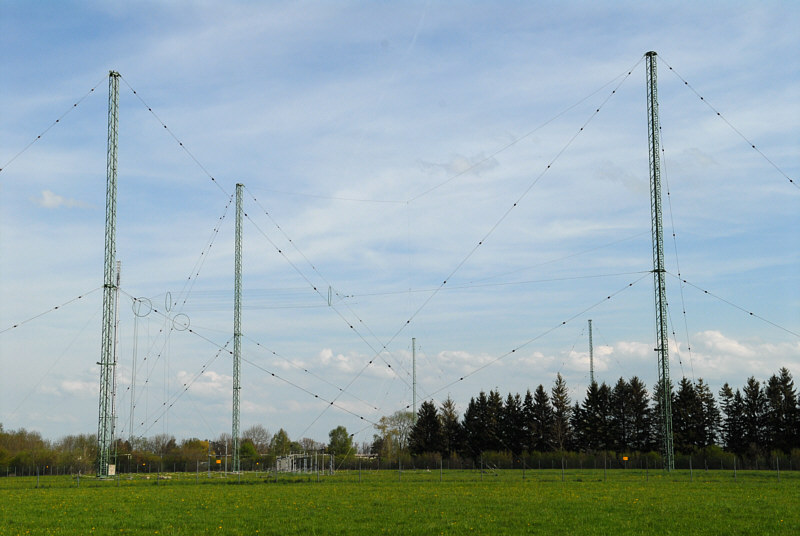

Kurzwellen-Winkeldipolantenne

3 je 55 m hohe Masten mit Winkeldipol (2 um 90° gewinkelt angeordnete Reusenantennen). Der Vorteil gegenüber der Dipolantenne besteht in der Rundumabstrahlung. Die Anlage wurde 1980 errichtet. Am 1. Oktober 2010 wurden die Kurzwellenausstrahlungen in Ismaning eingestellt.

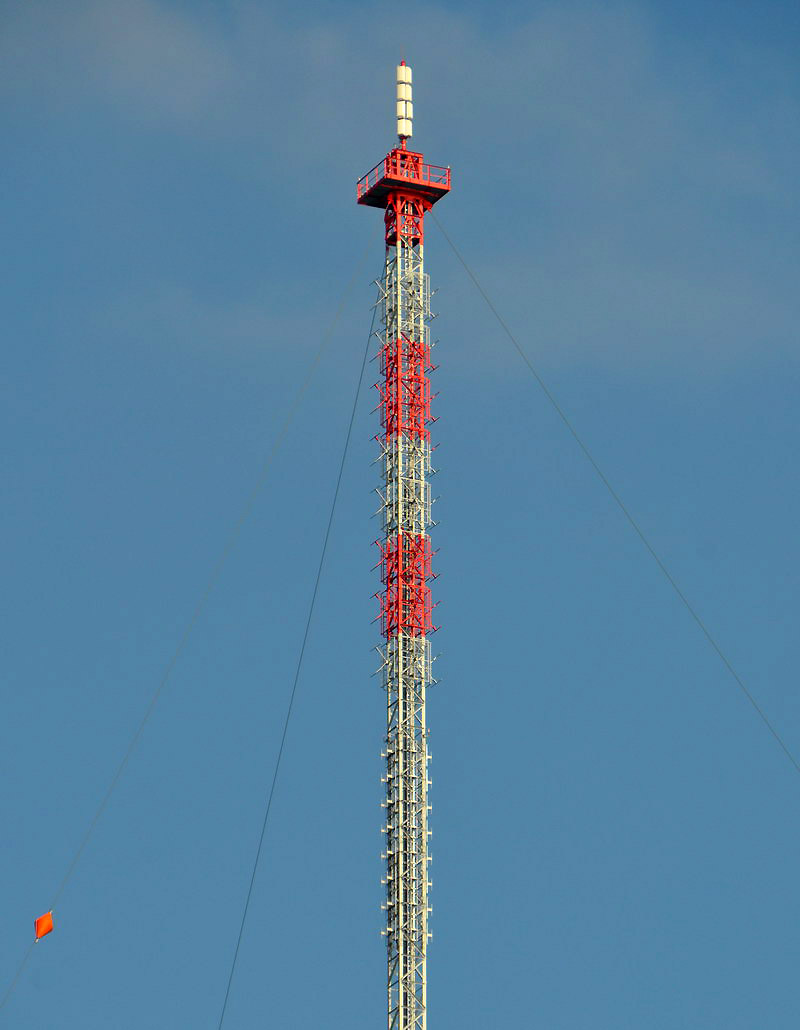

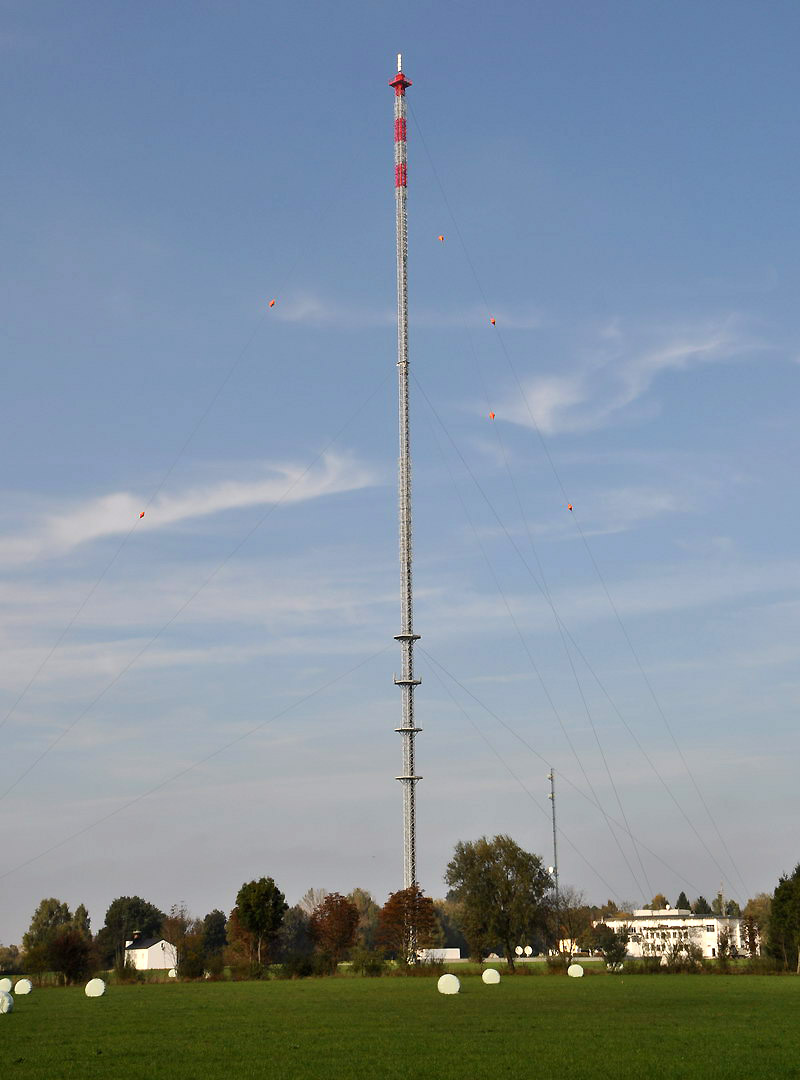

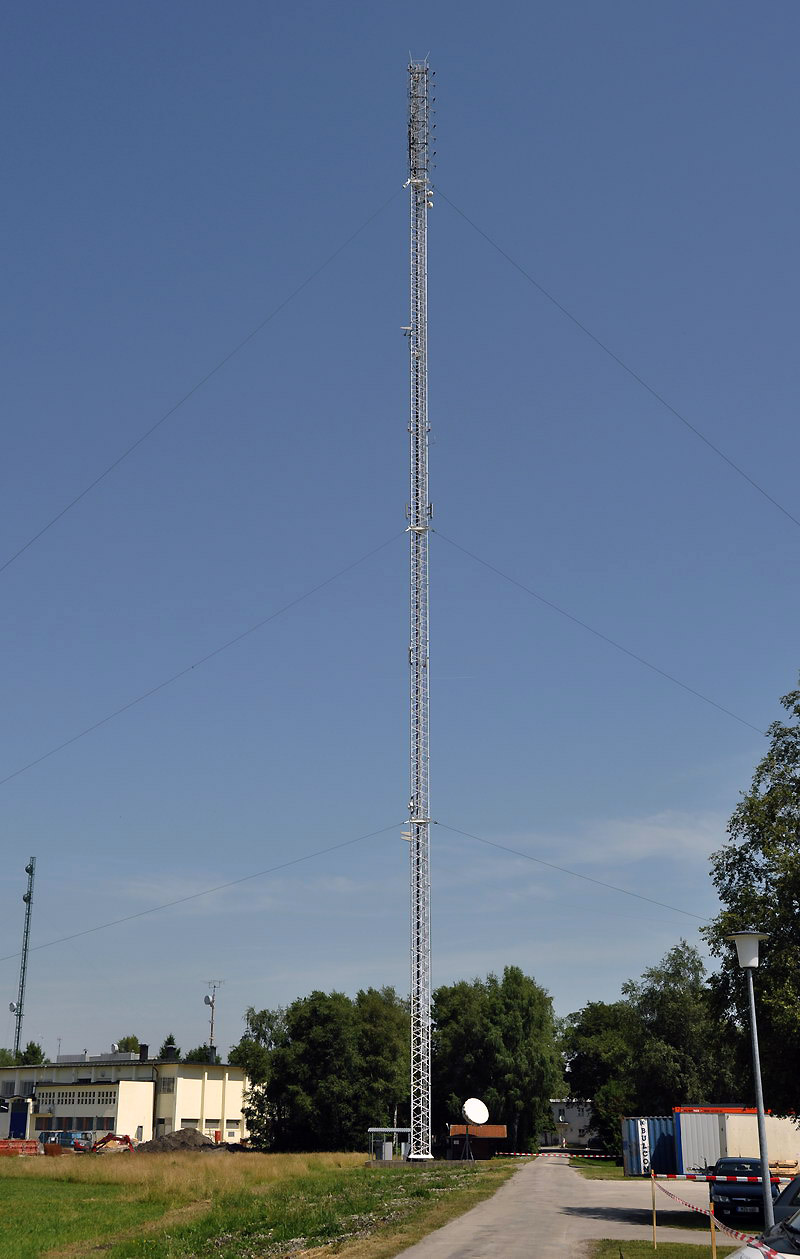

UKW-Sendemast  (alt, bis 2010)

Der 103 m hohe UKW-Mast wurde 1976 errichtet. Dafür wurden Mastteile aus den 1950er-Jahren verwendet. Wegen altersbedingter Korrosion wurde zwischen Mai und Dezember 2010 ca. 100 m entfernt ein neuer 210 m hoher Sendemast errichtet. Die Inbetriebnahme erfolgte am 3. Dezember 2010. Während vom alten Mast alle Programme aus 100 m Höhe ausgestrahlt wurden, können am neuen Mast "BR Klassik " und neu "Radio Arabella" aus 190 m Höhe abgestrahlt werden. Die Sendeantennen der übrigen Programme sind zur Vermeidung von Störungen wieder auf 100 m Höhe montiert.
